洋縣石嘴水庫大壩安全評價報告（小2型水庫）
詳細介紹：
洋縣石嘴水庫大壩安全評價報告
石嘴水庫工程主要任務為農田灌溉，設施灌溉面積0.04萬畝，原設計總庫容18萬m³，興利庫容16萬m³，滯洪庫容1.5萬m³，死庫容0.5萬m³。工程設計等別V等，其主要建筑物等級5級、次要建筑物等級5級。樞紐工程設計洪水標準為30年一遇洪水標準設計，300年一遇洪水標準校核。
石嘴水庫工程由當?shù)厥芤娲尻?duì)群眾投勞折資修建，政府附以“三材”補助完成。資產權屬為當?shù)厝嗣窆?，建成后長期由當?shù)卣泄芾怼?br />
水庫樞紐工程按照V等工程設計，主要建筑物級別為5級，次要建筑物級別為5級。樞紐工程防洪標準按照30年一遇洪水標準設計。設計總庫容18萬m³，興利庫容為16萬m³，滯洪庫容為1.5萬m³，死庫容為0.5萬m³。正常蓄水位為503.8m，設計洪水位為505.0m，校核洪水位為505.8m，死水位497.0m。
原設計擋水建筑物為粘土心墻壩，壩頂高程506.3m，最大壩高16.0m，壩頂寬4.0m，壩頂總長104m，大壩背水坡為草皮護坡，在下游壩坡497.80高程設有2m寬戧臺馬道，戧臺以上坡比為1:2和戧臺以下坡比為1:2.5；下游壩趾修建3.0m高干砌石鋪設貼坡排水體；
原設計泄水建筑物位于左壩肩，為開敞式正槽溢洪道，溢洪道總長112.5m。溢洪道控制段為開敞式寬頂堰，堰頂寬4.0m，堰頂高程503.8m；溢洪道泄槽段分為緩坡段與陡坡段，緩坡段坡比1:10、1:50,陡坡段坡比1:3.75；溢洪道30年一遇設計洪水下泄流量6.62m³/s，300年一遇校核洪水下泄流量9.75m³/s。
原設計放水建筑物位于壩體左側，為分級臥管式放水和涵洞輸水，斷面形式為矩形，臥管采用分級臥管，臥管長度為23.8m,斷面為0.6×1.15m，臥管放水孔直徑為0.25m，輸水涵洞長度為53.26m，斷面形式為城門洞式，底寬0.6m，高0.8m，拱頂半徑為0.3m。

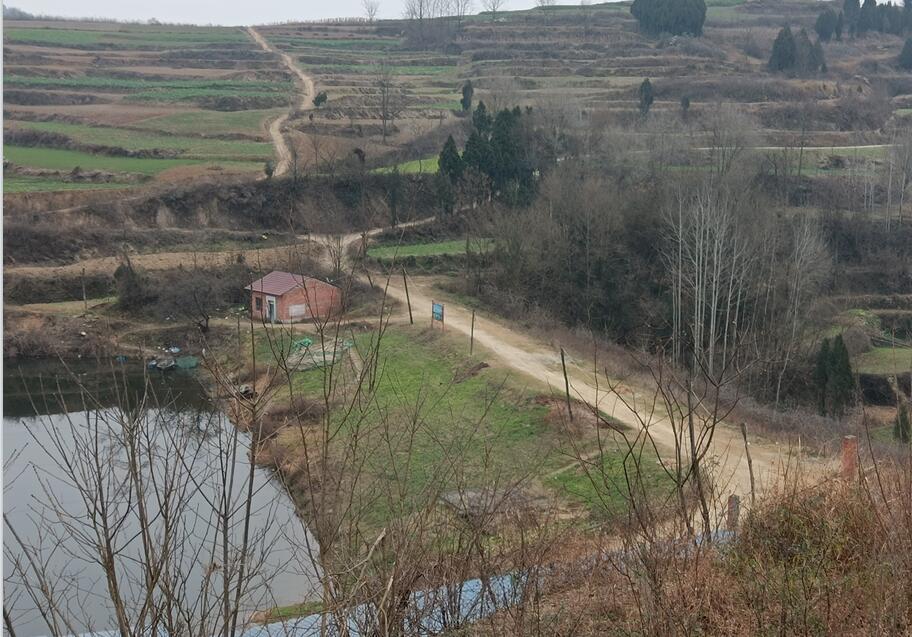

現狀擋水建筑物為粘土心墻壩，壩頂高程504.43m，最大壩高15.2m，壩頂寬4.0m，壩頂總長86m，大壩背水坡為草皮護坡，在下游壩坡497.80高程設有2m寬戧臺馬道，戧臺以上坡比為1:2和戧臺以下坡比為1.88；戧臺內側布設過壩渠道，現狀無襯砌。
現狀泄水建筑物位于左壩肩，為開敞式正槽溢洪道，溢洪道總長104m。進口為開敞式寬頂堰。溢洪道主要由進口段、控制段、部分泄槽段組成。
進口段現狀翼墻砌石脫落，為土質邊坡，墻面雜草叢生，底板現狀為土質底板?？刂贫维F(xiàn)狀控制段應為為橋所在位置，且基本淤塞。泄槽段控制段后接泄槽段，溢洪道泄槽段兩側漿砌石邊墻及底板破損嚴重。泄槽段有部分缺失，下游消能部分基本消失。
現狀放水建筑物位于壩體左側溢洪道進口前，為臥管式放水和涵洞輸水，斷面形式為矩形，臥管采用分級臥管，臥管長度為23.8m,斷面為0.6×1.15m，臥管放水孔直徑為0.25m，輸水涵洞長度為53.26m，斷面形式為城門洞式，底寬0.6m，高0.8m，拱頂半徑為0.3m。
水庫原設計及建設情況
石嘴水庫由原漢中地區洋縣水利勘察設計隊于1987年開始設計，石嘴水庫1988年12月開工興建，1989年6月基本完工并投入運行。石嘴水庫工程主要任務為農田灌溉，設施灌溉面積0.04萬畝，原設計總庫容18萬m³，興利庫容16萬m³，滯洪庫容1.5萬m³，死庫容0.5萬m³。工程設計等別V等，其主要建筑物等級5級、次要建筑物等級5級。樞紐工程設計洪水標準為30年一遇洪水標準設計，300年一遇洪水標準校核。
石嘴水庫工程由當?shù)厥芤娲尻?duì)群眾投勞折資修建，政府附以“三材”補助完成。資產權屬為當?shù)厝嗣窆?，建成后長期由當?shù)卣泄芾怼?br />
樞紐工程建筑物概況
石嘴水庫樞紐工程由由擋水建筑物、泄水建筑物和放水建筑物等三部分構成。工程總平面布置參見工程平面布置圖。水庫樞紐工程按照V等工程設計，主要建筑物級別為5級，次要建筑物級別為5級。樞紐工程防洪標準按照30年一遇洪水標準設計。設計總庫容18萬m³，興利庫容為16萬m³，滯洪庫容為1.5萬m³，死庫容為0.5萬m³。正常蓄水位為503.8m，設計洪水位為505.0m，校核洪水位為505.8m，死水位497.0m。
原設計擋水建筑物為粘土心墻壩，壩頂高程506.3m，最大壩高16.0m，壩頂寬4.0m，壩頂總長104m，大壩背水坡為草皮護坡，在下游壩坡497.80高程設有2m寬戧臺馬道，戧臺以上坡比為1:2和戧臺以下坡比為1:2.5；下游壩趾修建3.0m高干砌石鋪設貼坡排水體；
原設計泄水建筑物位于左壩肩，為開敞式正槽溢洪道，溢洪道總長112.5m。溢洪道控制段為開敞式寬頂堰，堰頂寬4.0m，堰頂高程503.8m；溢洪道泄槽段分為緩坡段與陡坡段，緩坡段坡比1:10、1:50,陡坡段坡比1:3.75；溢洪道30年一遇設計洪水下泄流量6.62m³/s，300年一遇校核洪水下泄流量9.75m³/s。
原設計放水建筑物位于壩體左側，為分級臥管式放水和涵洞輸水，斷面形式為矩形，臥管采用分級臥管，臥管長度為23.8m,斷面為0.6×1.15m，臥管放水孔直徑為0.25m，輸水涵洞長度為53.26m，斷面形式為城門洞式，底寬0.6m，高0.8m，拱頂半徑為0.3m。
現狀擋水建筑物為粘土心墻壩，壩頂高程504.43m，最大壩高15.2m，壩頂寬4.0m，壩頂總長86m，大壩背水坡為草皮護坡，在下游壩坡497.80高程設有2m寬戧臺馬道，戧臺以上坡比為1:2和戧臺以下坡比為1.88；戧臺內側布設過壩渠道，現狀無襯砌。
現狀泄水建筑物位于左壩肩，為開敞式正槽溢洪道，溢洪道總長104m。進口為開敞式寬頂堰。溢洪道主要由進口段、控制段、部分泄槽段組成。
進口段現狀翼墻砌石脫落，為土質邊坡，墻面雜草叢生，底板現狀為土質底板?？刂贫维F(xiàn)狀控制段應為為橋所在位置，且基本淤塞。泄槽段控制段后接泄槽段，溢洪道泄槽段兩側漿砌石邊墻及底板破損嚴重。泄槽段有部分缺失，下游消能部分基本消失。
現狀放水建筑物位于壩體左側溢洪道進口前，為臥管式放水和涵洞輸水，斷面形式為矩形，臥管采用分級臥管，臥管長度為23.8m,斷面為0.6×1.15m，臥管放水孔直徑為0.25m，輸水涵洞長度為53.26m，斷面形式為城門洞式，底寬0.6m，高0.8m，拱頂半徑為0.3m。
